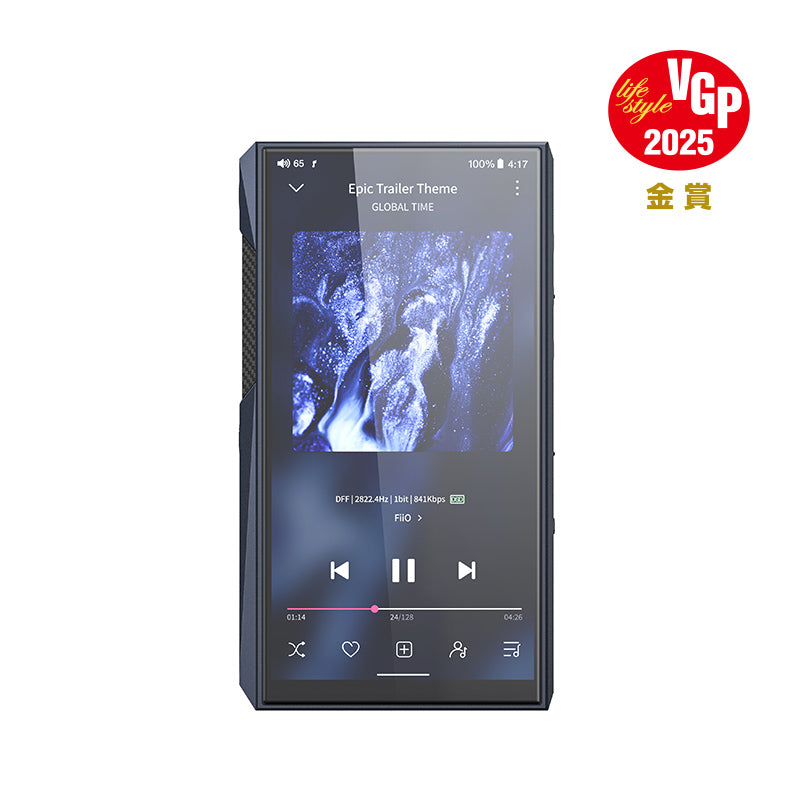

FIIO M23

M23は、デジタルオーディオプレーヤーの中核モデルとして定評のあるM11Plusシリーズの最新世代モデルです。DACにはAKM製フラッグシップ・セパレートシステム「AK4499EX＋AK4191EQ」を採用し、アンプにはTHX特許技術アンプ「AAA-78+」を採用しています。ホームユースも見据えた「DESKTOP MODE」を新たに実装し、最大1000mWもの大出力を実現しました。あらゆるシーンで最適な使い方を可能にするユーザビリティの高さも特長です。

• AKMのフラッグシップ・セパレートDACシステム「AK4191EQ＋AK4499EX」を搭載
• DAPとしてPCM384kHz/32bit,DSD256の再生に対応​
• 最大1000mWもの大出力を実現する「DESKTOP MODE」を実装​
• THXの特許技術アンプテクノロジー「AAA-78＋」アンプを搭載
• ２系統のUSB Type-C端子を搭載し、約1時間で80%充電可能な30W急速充電に対応
• 第4世代FPGA+NDK製フェムト・クロック水晶発振器による「デジタル・オーディオ・ピューリフィケーション・システム」
• 長年の経験が生み出す高精度に統合され卓越した電源設計を採用
• FIIO独自のチューニングアルゴリズムに基づく10バンドPEQをサポート
• Qualcomm製8コアSoC「Snapdragon 660」によるスムーズな動作
• デジタルコアモジュール、DAC、HPアンプ部を独立分離させ、剛性を確保したメカニカル設計
• LDAC/aptX HDなどのコーデックに対応し、高品位Bluetoothオーディオ再生を実現
• 3.5mm/4.4mm ヘッドホン出力端子に加え、4.4mmバランスライン出力機能を搭載
• FIIOカスタム仕様のAndroid OSを搭載​

---

製品の詳細

AKMフラッグシップ・セパレートDACシステム 「AK4191EQ＋AK4499EX」を搭載

M23では、AKMの最新世代フラッグシップDAC「AK4191EQ+AK4499EX」を採用しました。
このDACシステムは、デジタルフィルターとデルタシグマ変調を担当するAK4191EQと、アナログDACを担当するAK4499EXからなるセパレートDAC方式を採用しています。デジタル処理とアナログ処理という性質の全く異なる機能をチップレベルで分離することに加え、抵抗素子の個体差を平準化する「DWA Routing Technology」を組み合わせ、チップレベルでのS/N比を向上させています。先代フラッグシップモデルからの数値的な改善のみならず、質感の表現までこだわり抜いた新世代のDACシステムです。
M23ではDAPおよびUSB DACとしてPCM384kHz/32bit,DSD256の再生に対応​、USB送出時にはPCM768kHz/32bit,DSD512に対応いたします。

---

最大1000mWもの大出力を実現する「DESKTOP MODE」を実装​

M23は、FIIOの特許技術である「DESKTOP MODE」を実装しています。

本機能では、本体に備えられた給電専用のType-Cポートへ電力を供給し、バランス出力＋スーパーハイゲインモードに設定することで、最大1000ｍWに達する大出力が可能となり、デスクトップ型のヘッドホンアンプに迫る出力と音質を実現いたしました。

また、給電ポートでの外部電源供給により音声信号用のType-Cポートからの電力消費をカットでき、送出機器の電力消費を抑えた長時間使用が可能です。

---

THXの特許技術アンプテクノロジー「AAA-78＋」アンプを搭載

M23では、FIIOとTHXが共同開発した「THX AAA-78+」ヘッドホンアンプ回路を2基搭載しています。

M11 plusやM11 Proで採用され広く定評のあるTHX AAA-78にさらに磨きを掛け、改良を施したTHX AAA-78+アンプは、THX社の特許技術であるフィードフォワード補正技術とニュートラルな音質を追求した設計手法を特長としています。音の消えぎわの表現やサウンドステージ上に忠実に復元されたディテールを追体験することができ、まるでレコーディングスタジオにいるかのようなサウンドをもたらします。

THX AAA-78+はヘッドホンアンプ部はAAA-78回路をベースとして第二世代に進化し、チャンネルあたり4基のアンプ回路からもたらされるシャープな低域の駆動力と、IEMでもノイズが目立たないさらなる低ノイズ化を実現いたしました。

---

さらなる高音質を目指して磨きを掛けたオーディオ信号回路設計

M23では、DAC、I/V、LPF、電圧増幅、並列駆動などのオーディオ回路設計にさらなる磨きを掛けました。I/V 部と LPF 部には、それぞれ低ノイズで高精度なオペアンプOPA1612を２基採用しています。さらに電圧増幅部には低ノイズ・高帯域のオペアンプOPA1662を2基採用することで良質な音質を確保。周波数特性の正確な再現を可能とし、より強力な駆動能力を発揮することで、IEMや様々なヘッドホンやヘッドセットを駆動するのに最適な設計が施されています。

---

２系統のUSB Type-C端子を搭載し、約1時間で80%充電可能な30W急速充電に対応

M23では、特別に選定された低抵抗な急速充電対応バッテリーを採用し、最大30Wの充電スピードを実現しました。約1時間の充電で80%の充電が可能で、8時間以上の再生時間分を充電可能です。
バッテリーの充電モードを適切に制御することで、バッテリー寿命を確保しつつ、短時間での急速充電を実現しています。 バッテリーは5500mAhの大容量バッテリーを採用し、保護回路の設計や材料の選定に配慮することで高い信頼性、高寿命、安全性を確保しています。

---

第4世代FPGA+NDK製フェムト・クロック水晶発振器による「デジタル・オーディオ・ピューリフィケーション・システム」

M23では、デジタル信号処理の要となる、FPGAを中心としたデジタル領域の信号処理回路に、完全新規設計となるDigital Audio Purification System (DAPS) を採用しています。

SoCから送られたデジタルデータはFIIO独自のPLL技術を搭載した第4世代FPGAを経由されFPGA内でデジタルオーディオ信号としてDACが最も真価を発揮しやすいよう緻密に処理されます。DAPSに組み込まれた超低ジッターを実現する2基の特注仕様のNDK製フェムト・クロック水晶発振器によって、デジタルオーディオ回路部全体に高精度かつ低ジッターなマスタークロックを提供し、クリーンで極めて高い忠実度を誇るD/A変換を実現しています。

---

長年の経験が生み出す高精度に統合され卓越した電源設計を採用

FIIOがこれまでに培ってきた蓄積された電源設計ノウハウを盛り込み、オーディオのための最適な電源設計を行っています。緻密に設計された電源回路は、4系統20ラインに及ぶネットワークにより構成され、デジタルとアナログそれぞれ独立に安定した電気音響の基礎を形成しています。これにより、システムの持つポテンシャルを最大限に引き出すことで、デスクトップオーディオに匹敵するパフォーマンスを実現しています。

---

Qualcomm製8コアSoC「Snapdragon 660」によるスムーズな動作

M23には、スマートフォンのようにスムーズな動作を提供する大小4つずつで構成されたコア・アーキテクチャを採用した、Qualcomm製SoC「Snapdragon 660」が搭載されています。このチップは、動画再生やゲームなどの重いタスクを処理することが可能な能力を備えながらも、音楽再生時は超低消費電力で動作することで、長時間に及ぶ連続再生時間を実現しています。

RAM＋内部ストレージ：4GB+64GB
GPU：Adreno 512
プロセスルール：14nm

また、DAC, I/V, LPFおよびTHXアンプなど、それぞれのセクションのパフォーマンスを最大限に引き出すために多くの高精度のフィルム抵抗や28個もの高容量ポリマータンタルコンデンサを採用しています。LPF部では、パナソニック製のフィルムコンデンサを採用し、高い信頼性とより精密な出力特性を実現しています。

---

デジタルコアモジュール、DAC、HPアンプ部を独立分離させ、剛性を確保したメカニカル設計

M23では、デジタルコアモジュール、DAC、HPアンプ部といった核となる回路ブロックを分離独立させた設計とし、さらにシールドを施すことにより、クロストークや外部からのノイズ影響を極限までを抑制しています。

また、すべてのコネクタ、ポート部に専用に設計された金属パーツを配置し構造的な強度を確保。これにより高い耐久性と信頼を実現しています。

大容量のバッテリーは、ステンレス性のメタルケースに収納されており、放熱性と堅牢性を確保しており、より安全で高寿命を実現する設計を施しています。

---

LDAC/aptX HDなどのコーデックに対応し、高品位Bluetoothオーディオ再生を実現

M23は、Bluetoothワイヤレスでの利用にも最適です。Bluetooth送信には、SBC/AAC/aptXに加え、aptX HD/LHDC/LDACといったハイレゾワイヤレス対応コーデックもサポートしています。さらにBluetoothレシーバーとしても使うことができ、SBC/AAC/LDACをサポートしています。

---

FIIO独自のチューニングアルゴリズムに基づく10バンドPEQをサポート

FIIO独自に開発したチューニングアルゴリズムに基づく10バンドPEQをサポートしています。直感的な操作によって各周波数点でのゲイン、帯域幅、Q値の調整し、好みの音質に調整を可能です。このEQ設定はいずれのオーディオ出力に対しても有効となります。

さらに、全てのモード・音源で使用可能なALL TO DSD機能を用いることで豊かな音響体験を実現することができます。

---

FIIOカスタム仕様のAndroid OSを搭載

M23は、Androidをベースとしたカスタム仕様のOSを搭載しています。優れたユーザー体験を実現するシンプルかつ洗練されたインターフェースにより、使い方によって６つのモードへより素早く簡単に切り替えることができます。

６つのモードは、Androidモード、Pure Musicモード、AirPlay、USB DACモード、Bluetoothレシーバーモード、Roon Ready*の6種類です。

また、M23 は DLNA 経由でNASやローカルネットワークの曲をストリーミング再生したり、UPNP/SMB/WebDavなどを介してクラウドの音楽を聴いたりすることができ、日常の様々なシーンで楽しむことができます。 ※Roon Ready認証取得中

---

引き継がれた定評のあるデザインとユーザービリティ

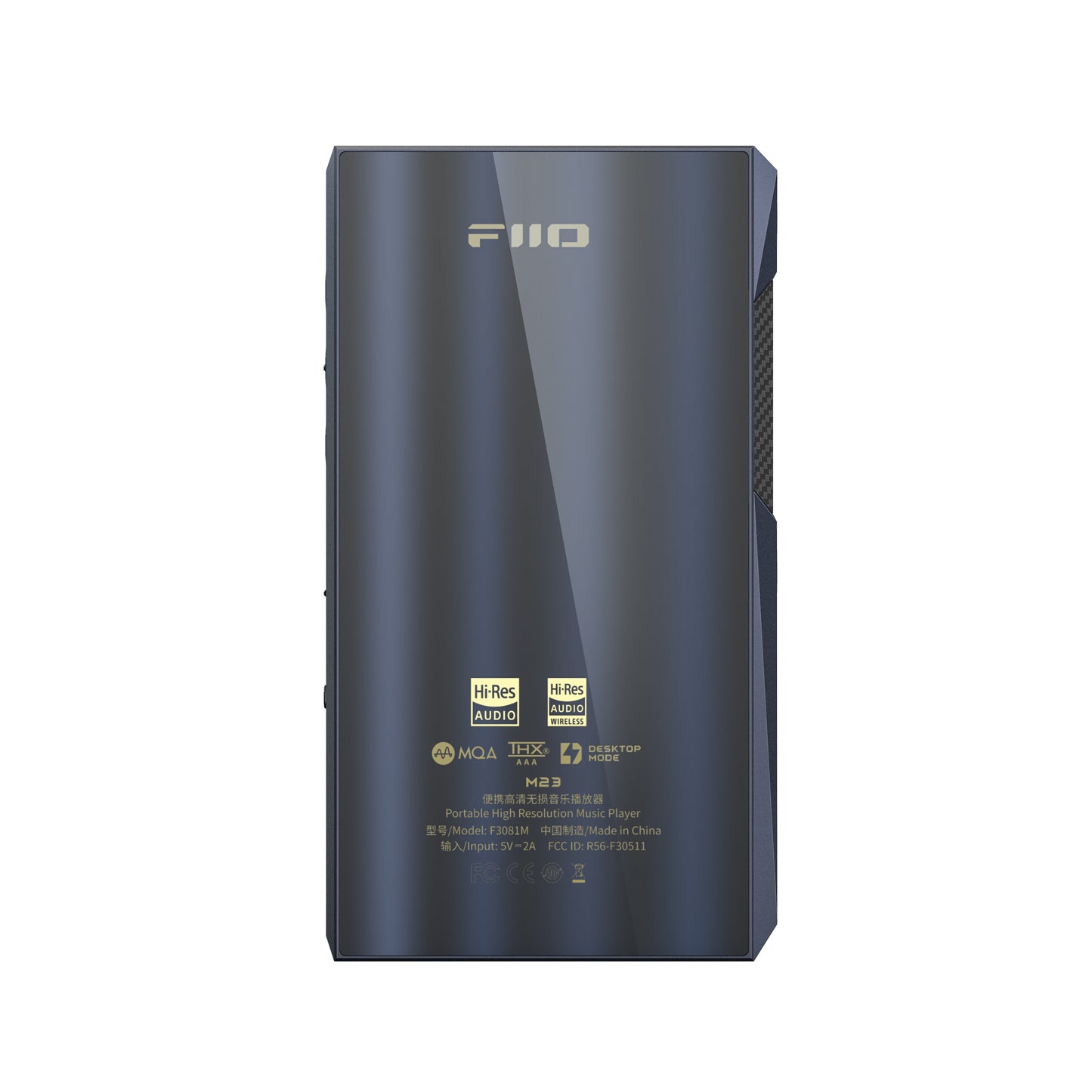

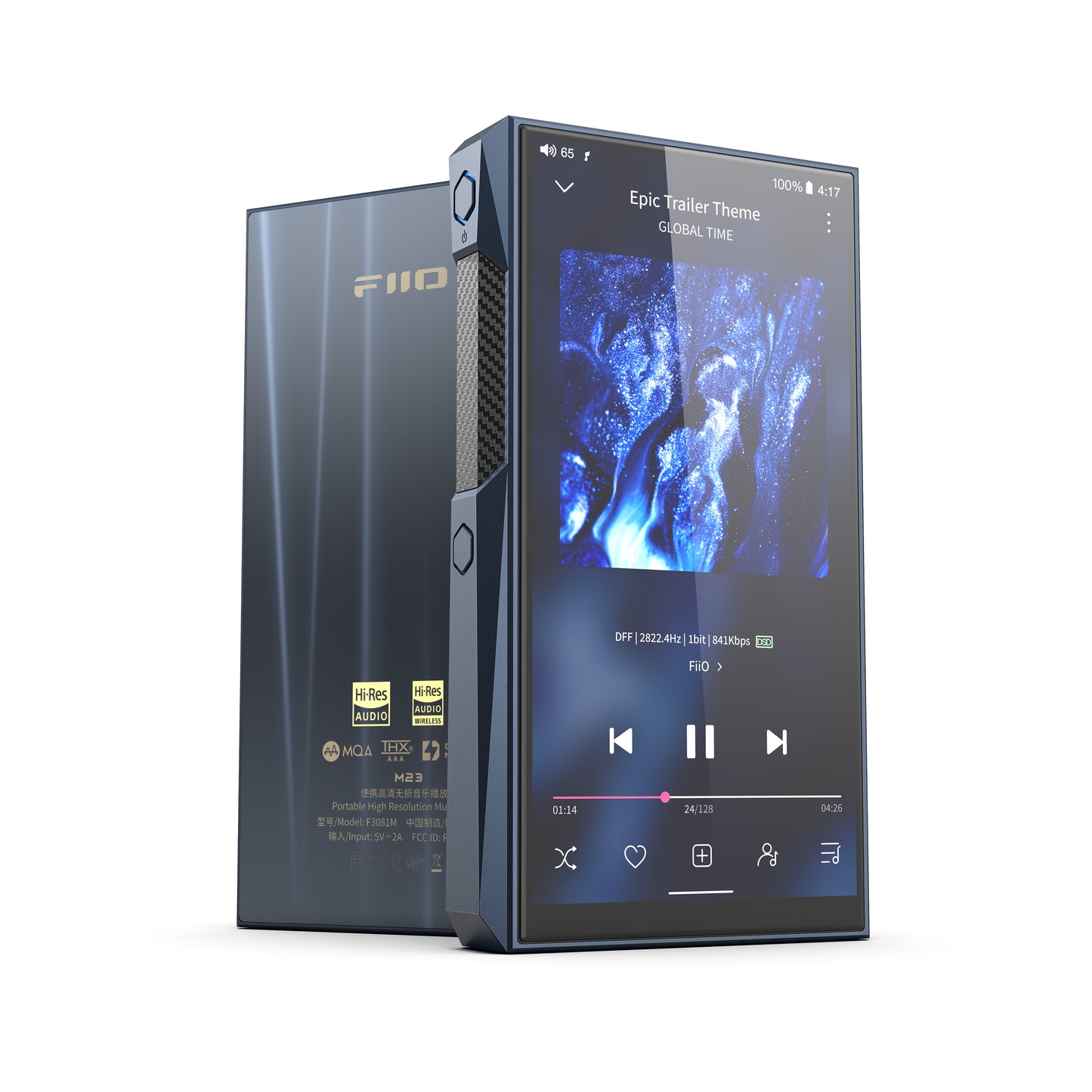

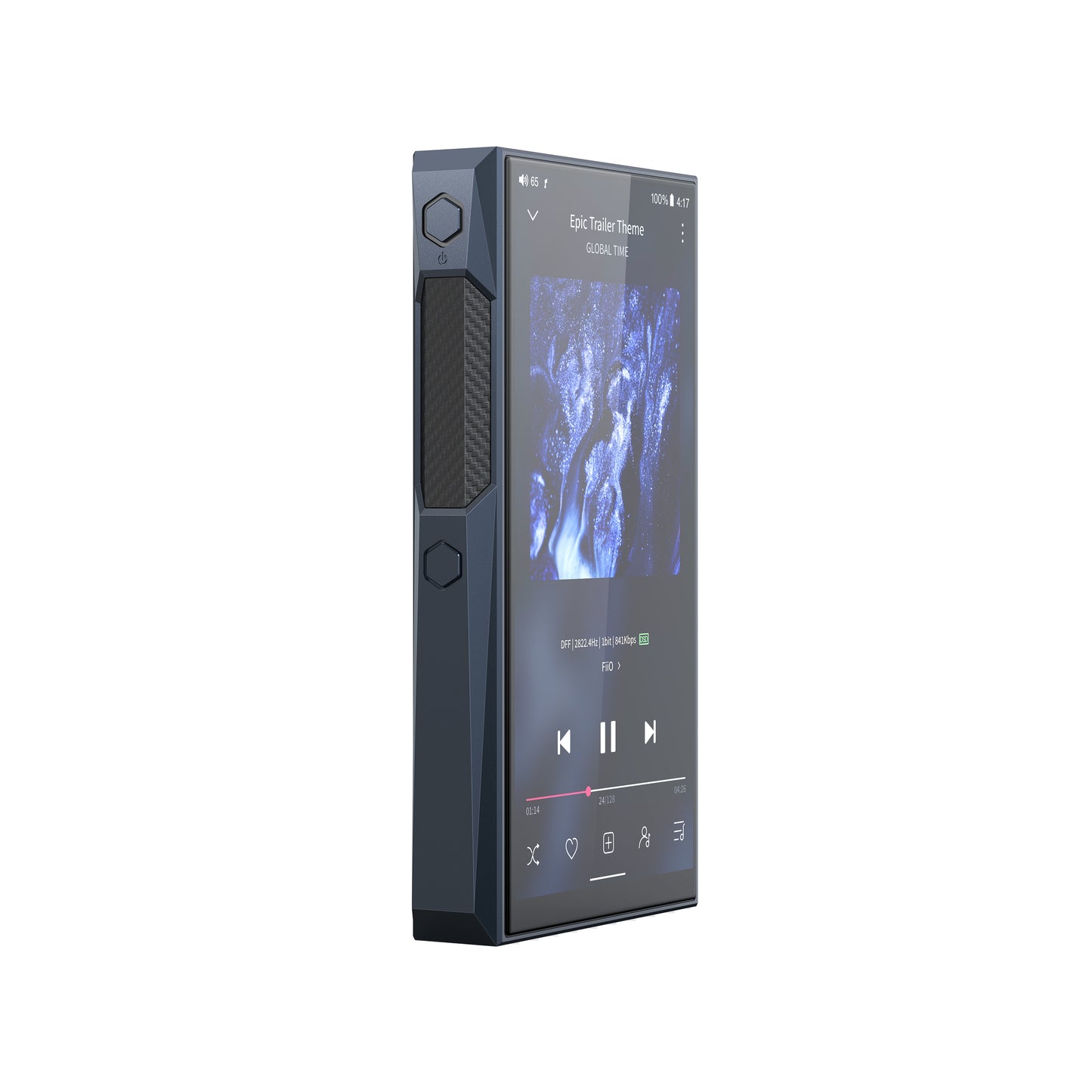

M23は、M11 Plus ESSの遺伝子を引き継ぐデザインを採用しており、好評を博した 3Dカットデザインを継承しています。六角形のハニカムデザインがデザイン要素にアクセントをもたらし、洗練された印象を与えます。シームレスに融合したボディとボタンを特長とするデザインは、絶妙な美しさと大胆でアグレッシブなテイストを両立しています。青を基調とするカラーを採用することで洗練された印象のデザインに仕立てられています。

※M23 Stainless Steelは、M23の筐体素材をアルミニウムからステンレススチールに変更した台数限定生産のバリエーションモデルです。

---

作り込まれたインターフェースによる快適な使い心地を実現

ボリュームボタン+タッチパネル複合型ボリューム調整機構を採用しています。この方式は、占有スペースを少なくすることで他の重要な部品のためにより多くのスペースを残すことを可能とするだけでなく、ボタン操作による正確な調整またはタッチパネルでのスライド操作により、従来とは一線を画すボリューム調節体験を提供します。またAppからのリモートコントロールにも対応しています。

電源ボタン部に配されたRGBのLEDリングは、音源フォーマットによって鮮やかにカラーリングが変わるので、デザイン性だけでなく実用性も兼ね備えています。LEDリングのカラーはお好みの色に設定することも可能です。

---

①———電源・ロックボタン
②———音量調整ボタン＋
③———音量調整タッチパネル
④———音量調整ボタン＋
⑤———マルチファンクションボタン

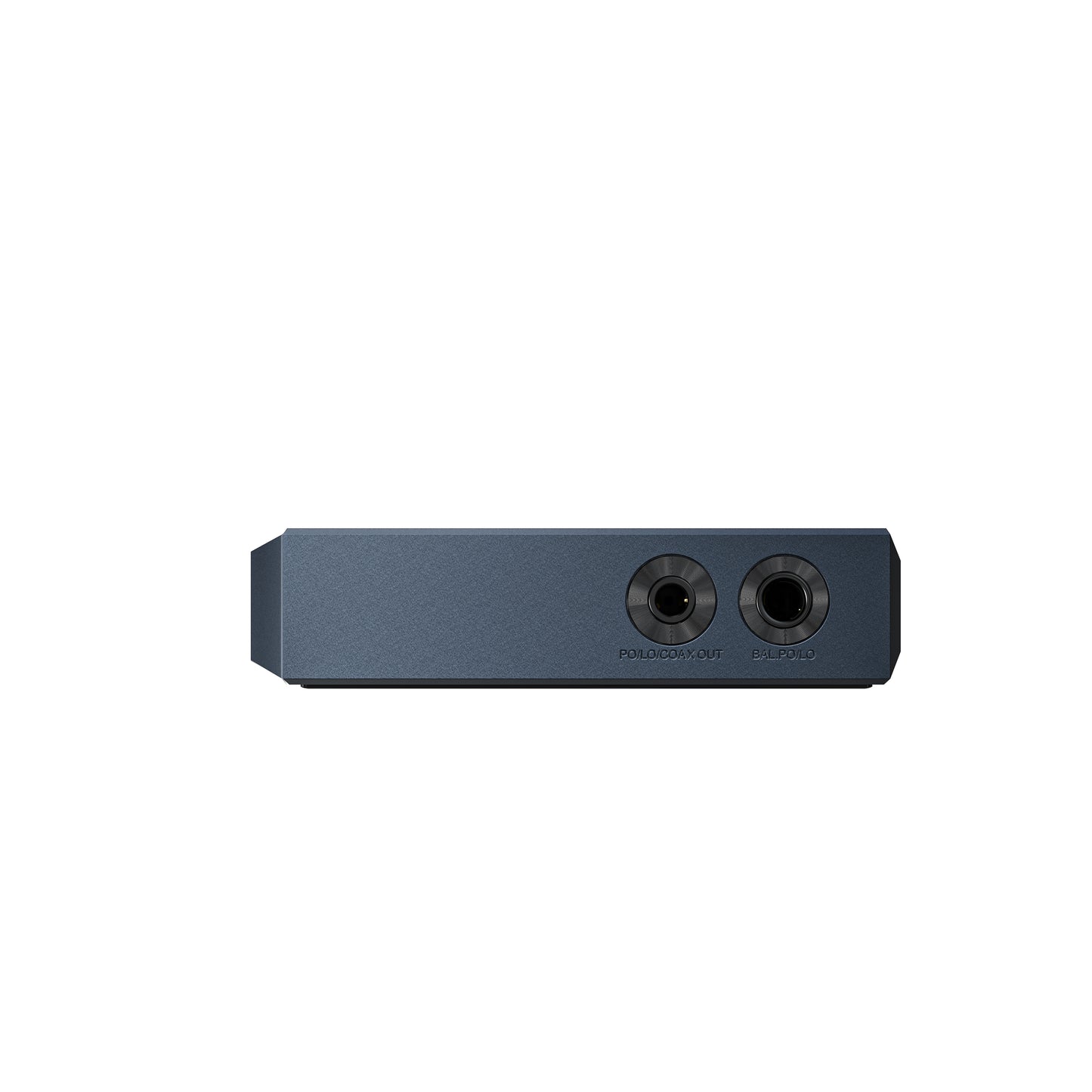

⑥———3.5mmシングルエンドヘッドホン出力/ライン出力/同軸出力
⑦———4.4mmバランスヘッドホン出力/ライン出力

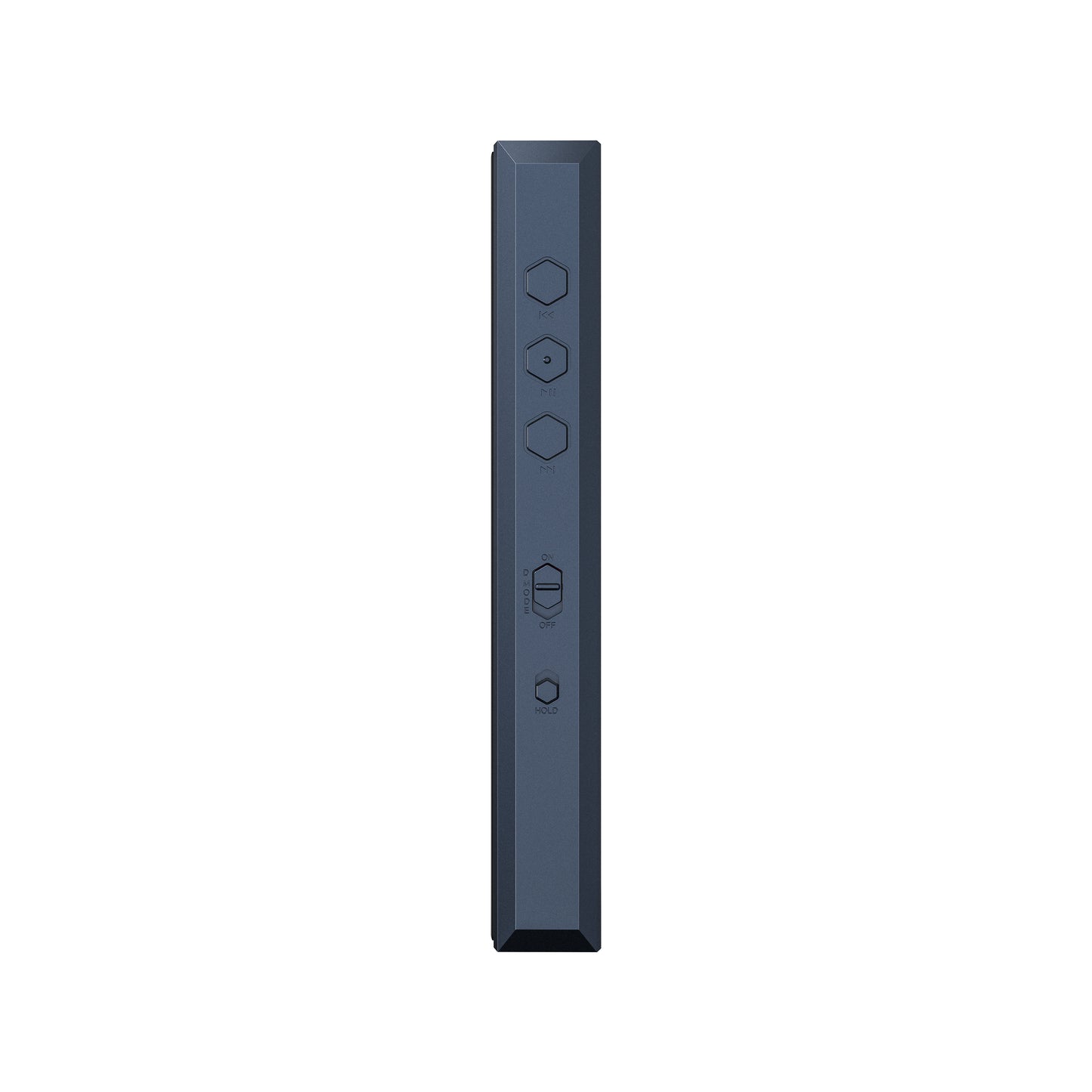

⑧———曲送りボタン
⑨———再生・停止ボタン
⑩———曲戻しボタン
⑪———デスクトップモードスイッチ
⑫———ホールドスイッチ

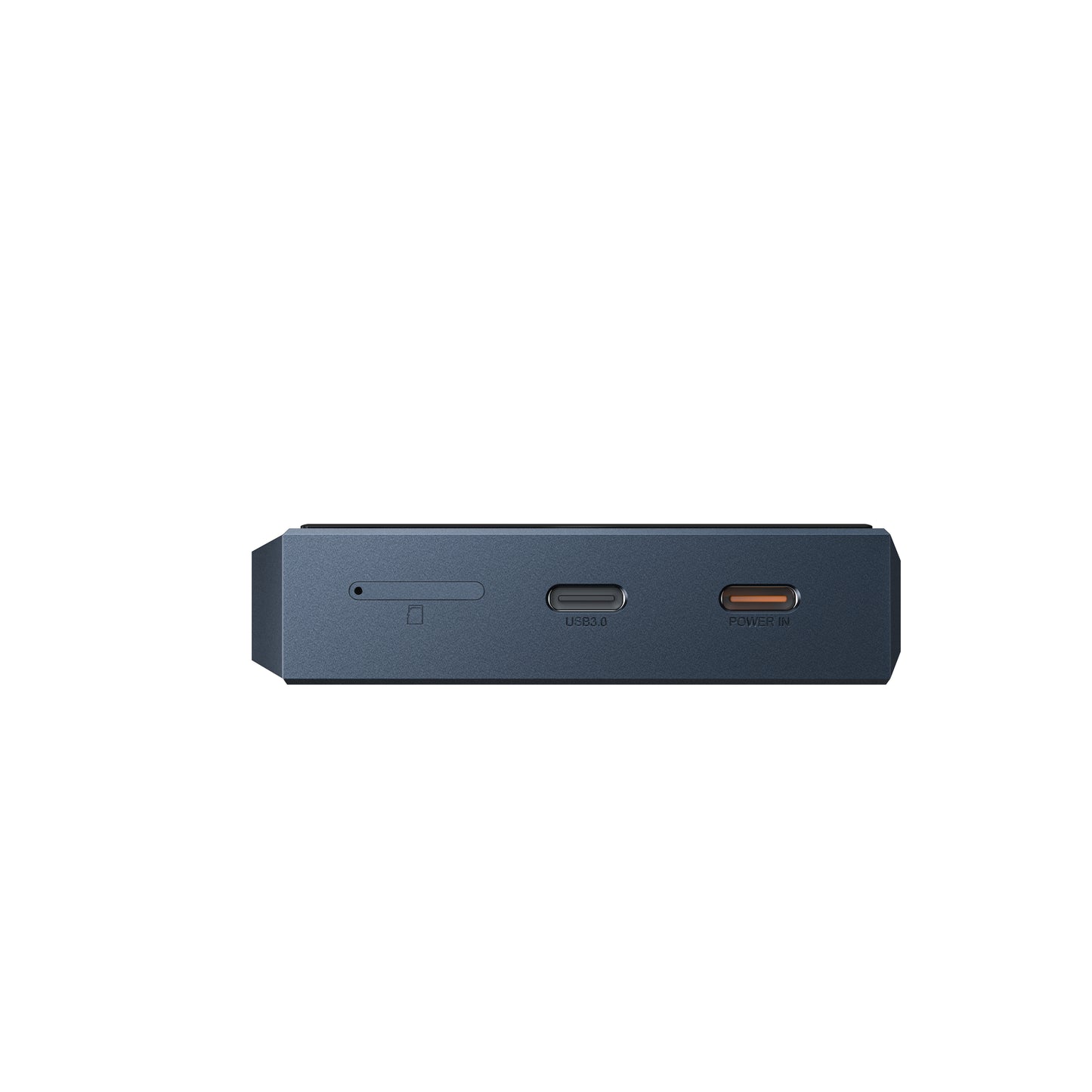

⑬———USB Type-C独立給電ポート
⑭———USB3.0 Type-Cポート（データ通信/充電用）
⑮———microSDカードスロット

---

付属品

スクリーンプロテクター（製品装着済み）
ケース (M23にシリコンケースが付属 / M23 Stainless Steelにはレザーケースが付属 )
microSDカード取り出しピン
USB Type-A to Type-C 変換アダプタ
USB Type-C to Type-C データ/充電ケーブル
保証書
取扱説明書
クイックスタートアップガイド

---

M23 主な仕様

SoC	Qualcomm製Snapdragon 660
ディスプレイ	5.5インチ（1440×720）タッチスクリーン
DACチップ	AK4191EQ+AK4499EX
対応サンプリングレート	内蔵データ再生、USB DAC：384kHz／32bit、DSD256 USB出力：768kHz／32bit、DSD512(Native)
ヘッドホンアンプ	THX AAA 78+ 2基
USBポート	USB3.0 Type-C (データ通信、充電) / 独立給電用USB Type-C
アナログ出力端子	シングルエンドライン出力兼用3.5mmヘッドホン端子 バランスライン出力兼用4.4mmヘッドホン端子
デジタル出力端子	3.5mm4極S/PDIF出力(3.5mmヘッドホン出力と排他） USB3.0 Type-C
対応インピーダンス	バランス： 8~350Ω  アンバランス： 8~150Ω
最大出力（Super High Gainモード時）	バランス：1000mW (32Ω，THD+N＜1%) バランス：240mW (300Ω，THD+N＜1%) アンバランス：440mW (32Ω，THD+N＜1%) アンバランス：60mW (300Ω，THD+N＜1%)
Bluetooth	Ver.5.0
対応コーデック	送信：SBC/AAC/aptX/aptX HD/LHDC/LDAC 受信：SBC/AAC/LDAC
S/N比（Super High Gainモード時）	125dB以上(A-weighted)
ノイズフロア（Super High Gainモード時）	1.9μV未満(A-weighted、アンバランス出力) 3.1μV未満(A-weighted、バランス出力)
出力インピーダンス	2Ω以下(バランス出力) 1Ω以下(アンバランス出力)
THD+N（Super High Gainモード時）	0.00038%（1kHz/-6dB@32Ω）
電池容量	5500mAhリチウムポリマー
バッテリー持続時間	約10.5時間（アンバランス出力） 約9時間（バランス出力）
ストレージ容量	64GB（46GB使用可能）
外部ストレージ対応	microSDカード
サイズ	136.5mm x 75.7mm x 18.1mm
重量	約299g（M23） 約392g（M23 Stainless Steel）
